Hãy tưởng tượng một động cơ không phải là một khối kim loại vô tri, mà là một vận động viên điền kinh đỉnh cao. Để vận động viên đó phá vỡ kỷ lục, mỗi hơi thở phải được tính toán hoàn hảo. Thở quá nông thì thiếu oxy, thở quá sâu lại loạn nhịp. Trong thế giới của động cơ đốt trong, hơi thở hoàn hảo đó chính là tỷ lệ vàng 14.7 gram không khí : 1 gram xăng – tỷ lệ Stoichiometric, tiêu chuẩn Olympic cho sự cháy tối ưu.

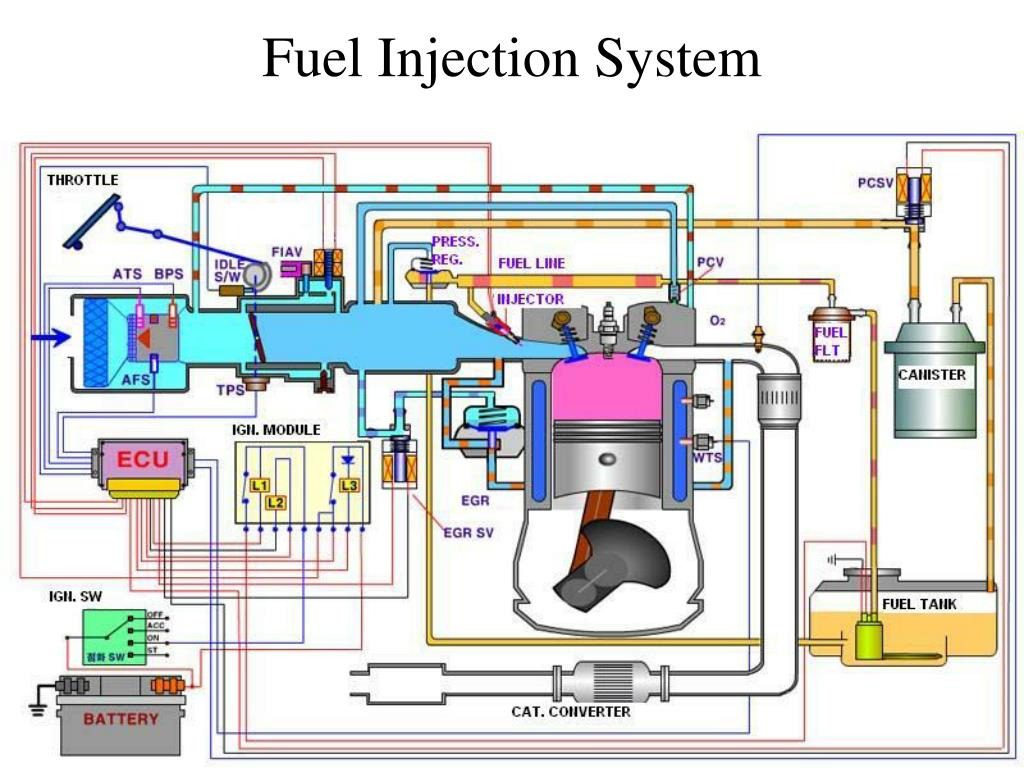

Trước khi có “bộ não” điện tử ECU, nhiệm vụ này được giao cho “lá phổi” cơ học mang tên bình xăng con (carburetor) – một thiết bị tài tình nhưng thô sơ, hoạt động dựa trên nguyên lý chân không và thường “ho sặc sụa” khi thời tiết thay đổi. Kỷ nguyên phun xăng điện tử (EFI) ra đời đã khai tử bình xăng con, nhưng cũng đặt ra một bài toán hóc búa cho các kỹ sư: Làm thế nào để đo lường chính xác một thứ vô hình, luôn thay đổi như không khí?

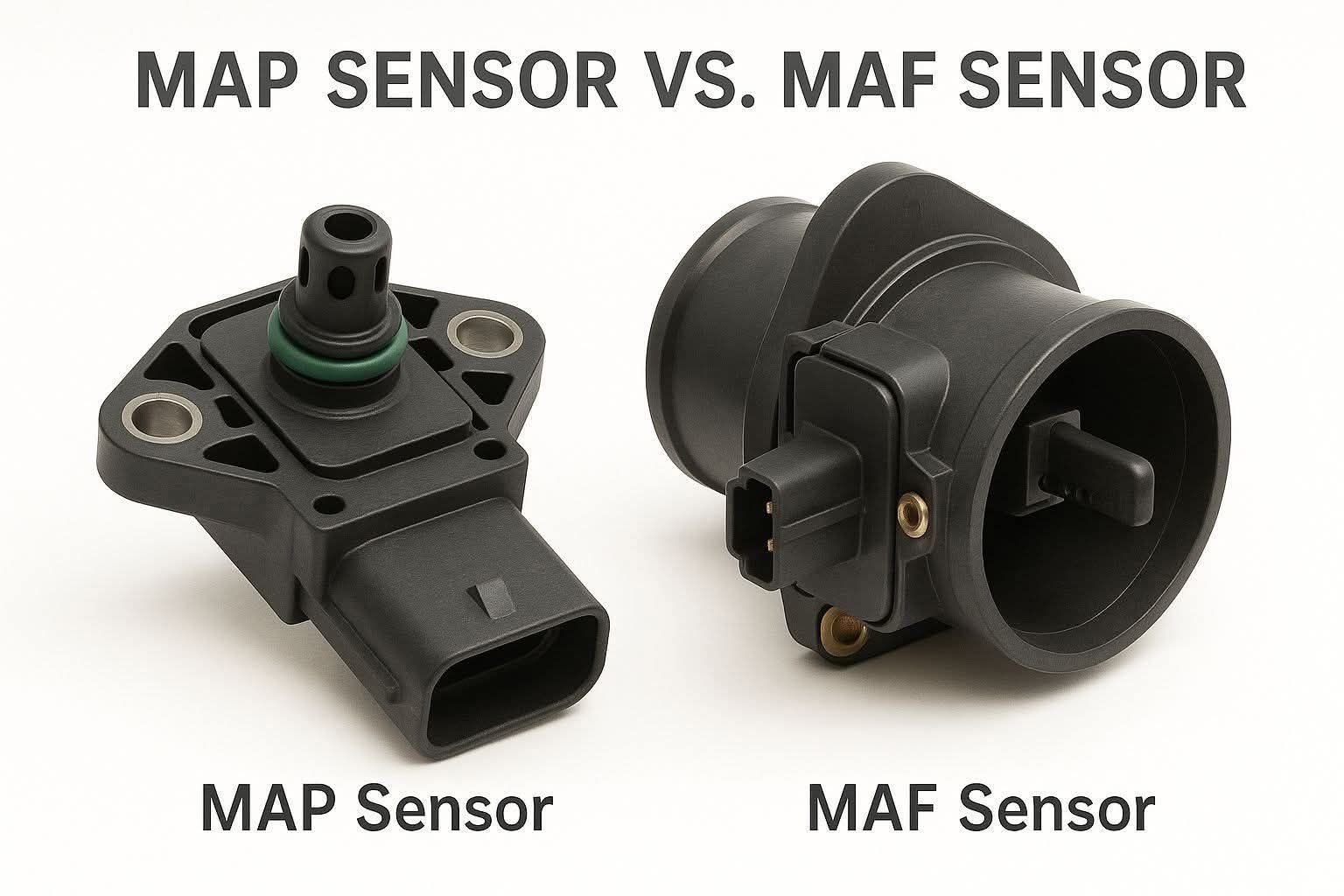

Từ đó, hai trường phái kỹ thuật, hai triết lý đối lập đã hình thành, được đại diện bởi hai “chiến binh” cảm biến: MAF (Mass Airflow) và MAP (Manifold Absolute Pressure). Đây không chỉ là cuộc chiến về linh kiện; đây là cuộc đối đầu giữa hai tư tưởng: đo lường trực tiếp và suy luận tính toán. Hãy cùng XecoV phân tích sâu về cuộc đại chiến đã định hình nên cách “thở” của mọi chiếc xe hiện đại.
1. Cảm biến Lưu lượng Khí nạp (MAF) – “Kế toán viên” của trường phái Đo lường Tuyệt đối

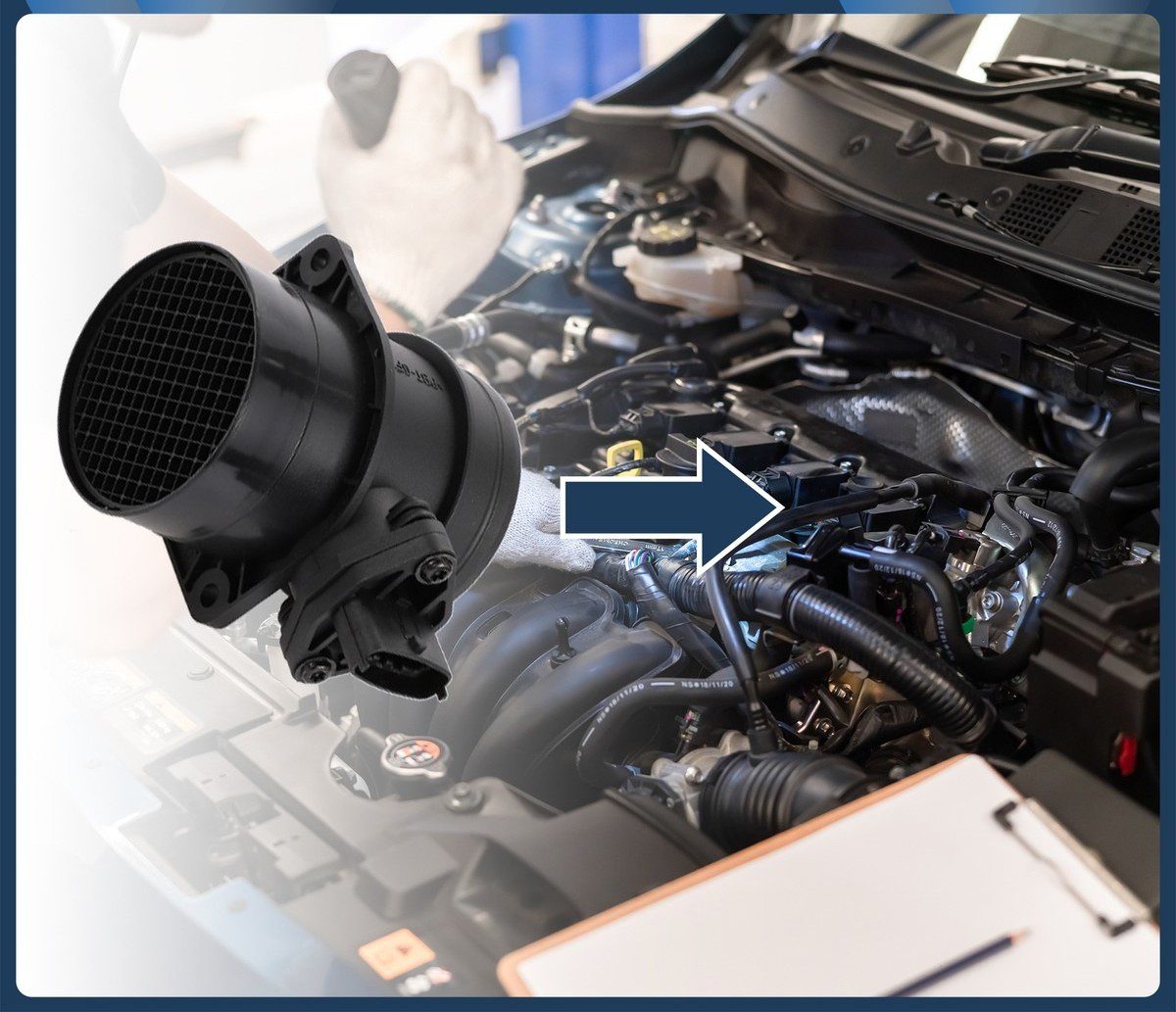

Cảm biến MAF, hay Cảm biến khối lượng dòng khí nạp, là hiện thân của triết lý “trăm nghe không bằng một thấy”. Nó được đặt ngay sau lọc gió, đóng vai một người kế toán mẫn cán, ghi chép lại khối lượng của từng gram không khí đi qua cửa ngõ động cơ.
Đi sâu vào nguyên lý hoạt động

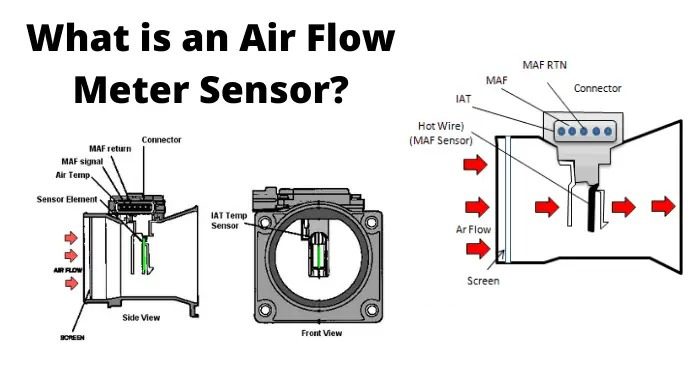

Loại MAF phổ biến nhất hiện nay là “dây nhiệt” (hot-wire) hoặc “màng nhiệt” (hot-film). Cốt lõi của nó là một mạch điện tử tinh vi, thường là dạng cầu Wheatstone, có nhiệm vụ duy trì một sợi dây/màng bạch kim ở một nhiệt độ không đổi (ví dụ 200°C).
- Khi không khí từ bên ngoài thổi qua, nó sẽ làm nguội phần tử cảm biến này.
- Để giữ cho nhiệt độ không đổi, mạch điện tử phải tăng dòng điện đi qua nó.
- Lượng dòng điện bổ sung này tỷ lệ thuận một cách chính xác với khối lượng của các phân tử không khí đã đi qua và lấy đi nhiệt. ECU sẽ đọc tín hiệu này và biết chính xác có bao nhiêu gram không khí đang vào động cơ mỗi giây.
Điểm thiên tài của thiết kế này là nó đo khối lượng (mass), không phải thể tích. Điều này cực kỳ quan trọng, vì khối lượng không khí là thứ quyết định lượng oxy, trong khi thể tích lại bị ảnh hưởng bởi nhiệt độ và áp suất (độ cao). Dù bạn đang ở Hà Nội nóng ẩm hay Đà Lạt se lạnh, 1kg không khí vẫn chứa cùng một lượng oxy. MAF hiểu điều đó, giúp ECU không cần phải tính toán phức tạp để bù trừ cho yếu tố môi trường.
Phân tích Ưu điểm
- Độ chính xác và Tính trực tiếp: Đây là ưu điểm lớn nhất. MAF cung cấp một con số thực, một phép đo trực tiếp. Dữ liệu này giúp ECU tính toán lượng phun nhiên liệu với sai số cực thấp, tạo ra một hỗn hợp gần như hoàn hảo.
- Kiểm soát khí thải vượt trội: Nhờ sự chính xác đó, quá trình đốt cháy diễn ra triệt để hơn, giảm thiểu tối đa các khí độc hại như Hydrocarbon (HC) và Carbon Monoxide (CO). Đây là lý do MAF là công cụ không thể thiếu để các hãng xe đáp ứng các tiêu chuẩn khí thải ngày càng khắc nghiệt như Euro 5, Euro 6.
- Sự tinh tế và Vận hành mượt mà: Sự chính xác trong việc cung cấp nhiên liệu mang lại trải nghiệm lái xe êm ái, tăng tốc mượt mà và một chế độ không tải (garanti) ổn định. Các thương hiệu xe sang như Lexus, Mercedes-Benz và Audi trong nhiều năm đã ưu tiên sử dụng MAF trên các dòng xe hút khí tự nhiên của họ để đảm bảo sự vận hành tinh tế đúng với đẳng cấp thương hiệu.
“Gót chân Achilles”: Những nhược điểm cố hữu
- Nhạy cảm với ô nhiễm: Phần tử cảm biến mỏng manh chính là điểm yếu chí mạng. Bụi mịn lọt qua lọc gió, hoặc hơi dầu từ hệ thống thông hơi các-te (PCV) có thể bám vào, tạo thành một lớp “áo khoác” cách nhiệt. Lớp bẩn này khiến cảm biến đo sai (thường là báo ít gió hơn thực tế), ECU sẽ phun ít xăng hơn -> hỗn hợp nghèo -> gây ra các hiện tượng như yếu máy, giật cục, và sáng đèn “Check Engine”.
- Độ trễ và Hạn chế vật lý: Có một độ trễ nhất định (dù rất nhỏ) trong phản ứng của cảm biến, đặc biệt là khi người lái đạp ga đột ngột. Ngoài ra, bản thân cảm biến và lưới bảo vệ của nó tạo thành một vật cản trong đường ống nạp, có thể làm giảm một chút hiệu suất đối với các động cơ hiệu suất cao được “độ” để nạp tối đa lượng khí.
2. Cảm biến Áp suất (MAP) – “Nhà tiên tri” của trường phái Suy luận Tính toán
Nếu MAF là kế toán viên, thì MAP (Cảm biến áp suất tuyệt đối đường ống nạp) là một nhà khoa học dữ liệu, một nhà tiên tri. Nó không đo trực tiếp dòng khí, mà sử dụng các dữ liệu liên quan để tính toán và dự đoán lượng khí nạp. Hệ thống sử dụng MAP được gọi là Speed-Density (Tốc độ – Mật độ).
Giải mã phương pháp “Speed-Density”

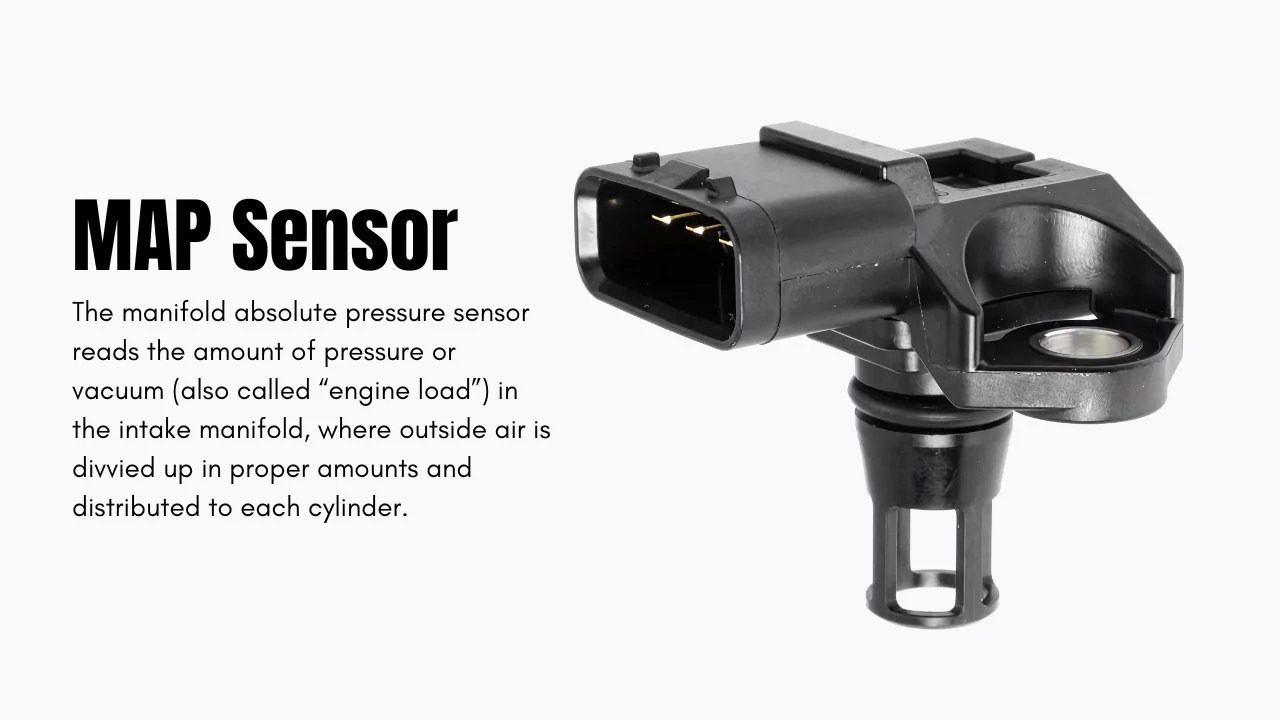

Cảm biến MAP về cơ bản là một máy đo áp suất điện tử được gắn trên cổ góp hút. Nó đo áp suất (hoặc độ chân không) trong cổ góp. Tuy nhiên, đây mới chỉ là một mảnh ghép. Để “tiên tri” ra khối lượng không khí, ECU sẽ thực hiện một phép tính phức tạp:
Khối lượng không khí ≈ f(Áp suất nạp, Vòng tua máy, Hiệu suất thể tích, Nhiệt độ khí nạp)
Trong đó, Hiệu suất thể tích (Volumetric Efficiency – VE) là biến số quan trọng nhất. Đây là một “bản đồ” kỹ thuật số khổng lồ được các kỹ sư lập trình sẵn trong ECU, mô tả khả năng “thở” hiệu quả của động cơ ở mọi dải vòng tua và mức tải khác nhau.
Nói cách khác, ECU dùng dữ liệu từ MAP, cảm biến RPM, và cảm biến nhiệt độ khí nạp (IAT) để xác định “tọa độ” trên bản đồ VE, từ đó “tra cứu” ra lượng không khí tương ứng.
Phân tích Ưu điểm
- Tốc độ Phản hồi Thần sầu: Áp suất trong cổ góp thay đổi gần như tức thời với độ mở bướm ga. Điều này cho phép MAP cung cấp dữ liệu cho ECU với tốc độ cực nhanh, mang lại cảm giác chân ga nhạy và phản ứng tức thì.
- Bất khả chiến bại trong thế giới tăng áp: Đây là “sân khấu” của MAP. Động cơ tăng áp (turbocharged/supercharged) nén không khí vào động cơ, tạo ra áp suất dương (boost). Cảm biến MAF thường không thể đo được dải áp suất rộng và lưu lượng khí khổng lồ này. Ngược lại, MAP được sinh ra để làm điều đó. Nó có thể đo từ chân không sâu cho đến mức boost cao nhất, khiến nó trở thành lựa chọn bắt buộc cho gần như mọi động cơ tăng áp hiện đại, từ Ford EcoBoost, Honda VTEC Turbo cho đến các cỗ máy TSI/TFSI của Tập đoàn Volkswagen.
- Độ bền và Sự đơn giản: MAP không có các bộ phận mỏng manh như dây nhiệt. Nó là một cảm biến áp suất trạng thái rắn, cực kỳ bền bỉ và ít bị ảnh hưởng bởi bụi bẩn, mang lại độ tin cậy cao hơn trong dài hạn.
Sự phụ thuộc vào “lời tiên tri”
- Độ chính xác phụ thuộc vào “bản đồ” VE: Đây là nhược điểm lớn nhất. Độ chính xác của toàn bộ hệ thống phụ thuộc vào sự hoàn hảo của bản đồ VE do nhà sản xuất lập trình.
- “Kẻ thù” của việc độ xe: Nếu người dùng thay đổi bất cứ thứ gì ảnh hưởng đến khả năng “thở” của động cơ – như thay lọc gió hiệu suất cao, thay cổ hút, trục cam, hay hệ thống xả – bản đồ VE gốc sẽ không còn đúng nữa. Cảm biến MAP vẫn báo cáo áp suất chính xác, nhưng lời tiên tri của ECU dựa trên đó sẽ sai lệch, khiến động cơ chạy không tối ưu hoặc thậm chí gây hại. Đây là lý do việc “remap” ECU là bắt buộc khi độ các dòng xe dùng cảm biến MAP.
3. Sự Dung Hòa Trên Đỉnh Cao: Khi Hai Trường Phái Hợp Nhất
Trong cuộc chiến này, ai là kẻ thắng? Với các kỹ sư đỉnh cao tại BMW M GmbH, Audi Sport hay Porsche, câu trả lời không phải là “một trong hai”, mà là “cả hai”.
Nhiều động cơ hiệu suất cao ngày nay sử dụng một hệ thống lai, kết hợp sức mạnh của cả hai cảm biến:
- Khi vận hành ổn định (steady-state): Ở chế độ không tải, di chuyển trong phố hay chạy đều trên cao tốc, ECU sẽ ưu tiên sử dụng dữ liệu siêu chính xác từ cảm biến MAF. Điều này giúp tối ưu hóa việc phun nhiên liệu từng chút một, giữ cho xe êm ái, tiết kiệm và khí thải sạch nhất có thể.
- Khi tăng tốc đột ngột (transient state): Ngay khi người lái đạp lút ga, ECU sẽ tạm thời chuyển sang dựa vào dữ liệu tốc độ cao từ cảm biến MAP. Điều này loại bỏ hoàn toàn độ trễ của MAF, đảm bảo phản ứng tức thì và một cú bứt tốc mạnh mẽ nhất.
Hệ thống này liên tục so sánh chéo dữ liệu giữa hai cảm biến để tự hiệu chỉnh, tạo ra một giải pháp toàn diện, vừa chính xác tinh tế, vừa nhanh nhạy mạnh mẽ.
Cuộc đối đầu giữa MAF và MAP là một lát cắt tuyệt đẹp về sự tiến hóa trong tư duy kỹ thuật ô tô. Nó cho thấy sự chuyển dịch từ việc dựa vào các phép đo vật lý tuyệt đối (triết lý của MAF) sang việc tin tưởng vào sức mạnh của thuật toán và khả năng tính toán (triết lý của MAP). Sự thống trị của MAP trong kỷ nguyên động cơ tăng áp dung tích nhỏ ngày nay chính là minh chứng cho thấy “bộ não” ECU và phần mềm bên trong nó ngày càng trở nên quan trọng hơn cả các “giác quan” đơn lẻ.
Chiếc xe hơi đang ngày càng trở thành một “cỗ máy được định nghĩa bằng phần mềm”. Tuy nhiên, đừng vội coi MAF là kẻ thua cuộc. Trong một thế giới mà các quy định về môi trường đang siết chặt đến từng gram CO2, sự chính xác không thể bàn cãi của nó vẫn là một tài sản vô giá.
Và có lẽ, khi bình minh của kỷ nguyên xe điện đang đến gần, những chiếc xe không còn “thở” không khí nữa, cuộc đại chiến hấp dẫn này sẽ khép lại. Nó sẽ trở thành một chương huy hoàng trong sách giáo khoa kỹ thuật, một di sản về sự sáng tạo không ngừng nghỉ của con người trên con đường chinh phục động cơ đốt trong.
